一.常用接頭方法

圣疊砂帶,寬砂帶,鋯剛玉砂帶,碳化硅砂帶,堆積磨料砂帶,陶瓷磨料砂帶,棕剛玉砂帶

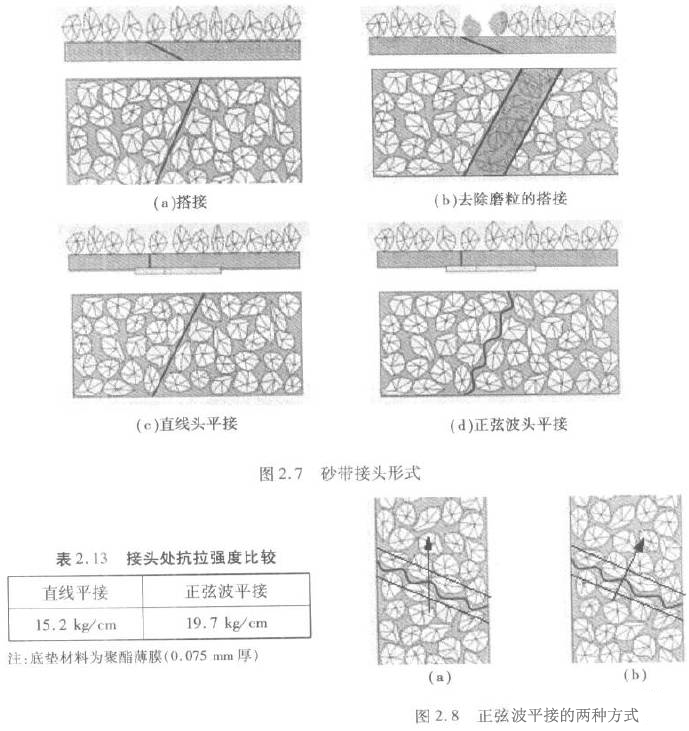

常用接頭形式主要有兩種：搭接和平結（又叫對接或襯接），而平接按切邊形狀又分為直線式平接和正弦波式平接兩種形式，見圖。

其中、（b）為搭接，適用于各種砂帶接頭。（b）中去除接頭處磨粒是為了使砂帶加工在接合處不產生痕跡。對于搭接的砂帶使用時應注意運轉方向，接頭上的一層應是進入方向，這樣使接頭在進入磨削時承受壓力和剪切力。且剪切力也有利于使接頭受力情況。

圣疊砂帶,寬砂帶,鋯剛玉砂帶,碳化硅砂帶,堆積磨料砂帶,陶瓷磨料砂帶,棕剛玉砂帶

（c）、（d）是平接頭砂帶情況。接頭下游一層很?。s0.075mm）但強度高的聚脂薄膜作為襯底。這種接頭砂帶適合于高速磨削和精密磨削，且轉向不受限制。（c）和相比較，（c）的直線型平接強度不如的正弦波型接法（表1），且柔性也不如后者。這是因為正弦波形除了粘結更可靠外，基材本身也有相鎖緊的作用。正弦波接頭是一種較新的接頭形式。正弦波的剪切形式又有圖2.8的兩種，使用圖的形式能具有更均勻的應力分布。

總之，兩者都有利于增加襯補材料的浪卡強度，減少直邊接頭中存在的膠接翻邊現象，這不僅使得更薄更少的襯補材料 具有更大的抗拉強度，而且這種接頭砂帶運行平穩，不易出現磨削痕跡。目前搭接頭砂帶也逐步被平接頭砂帶所替代，這是因為接頭膠和接頭襯接材料的技術進步，以及相對價格的降低和獲得這些材料的渠道更為暢通等因素。

二.接頭制作工序

圣疊砂帶,寬砂帶,鋯剛玉砂帶,碳化硅砂帶,堆積磨料砂帶,陶瓷磨料砂帶,棕剛玉砂帶

1裁切

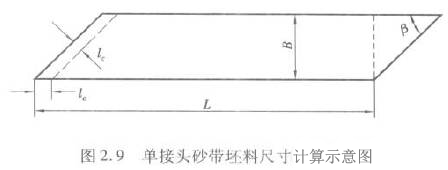

按砂帶的規格切取所需長度和寬度并確定適當?shù)慕宇^角度β，裁取坯件，如圖2.9。所謂接頭角度是指家頭邊與旋轉方向的夾角。接頭角越大，接頭邊越短，相應的接頭強度越小。反之亦然。一般來說，砂帶寬度越小，則所選用的接頭角也越小，接頭邊也較長，這樣可以增大接頭面積，提高接頭強度。但如果砂帶寬，再用小的接頭角就不適合了，因為這將導致整個接頭從工藝到設備都變得復雜龐大。所以一般砂帶的接頭應在45°~85°選擇。

2接頭的磨邊

磨邊即將砂帶接頭部位的膠砂層或漿層去掉，以保證接頭粘結牢固、厚度適中。在搭接接頭中，位于下方的成為下接頭邊，位于上方的成為上接頭邊。磨邊應將下接頭邊正面的磨料層和粘結劑層（即膠砂層）去掉，而將上接頭邊背面的漿料磨掉。為了保證接頭厚度與磨具本身厚度一致，有時上接頭邊正面也需去掉一部分膠砂層。對于襯墊接頭，主要是去掉接頭部位背面的漿料，對于正面的膠砂層一般不去掉，或只輕微去掉。

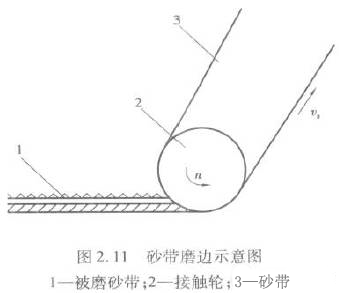

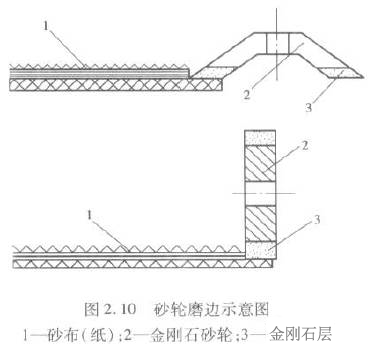

磨邊過程中去除磨料這道工序，一般都采用金剛石砂輪，如圖2.10，磨去粘結劑和部分基材這道工序則采用砂帶進行，如圖2.11所示。

磨背面漿料層可用砂帶或鋼絲刷。

現在性能優良的磨邊設備，下接頭磨邊一般有4個磨頭：兩個金剛石砂輪，一個正砂帶，一個斜砂帶，如果再加上涂膠頭就是5個。上接頭磨邊一般有3個磨頭，一個砂帶，一個鋼絲刷，一個金剛石砂輪（打磨正面磨料），再加上涂膠頭就是4個。

下接頭磨邊和上接頭磨邊可分兩臺設備進行，也可在一臺設備上同時進行，同時進行的有層式磨邊機和雙磨邊機兩種。

3涂黏膠

在專用的涂膠機上將接頭膠涂在已打磨好的接合面上，待半干狀態時，將兩接頭打起來并在熱壓接頭機上壓合。涂黏膠過程中應注意粘結劑的均勻，厚度也應適當。

4烘干

在通常情況下，接頭機本身丫頭是可以加熱的，接頭在壓合過程中就已使接頭膠基體基本固話了，最多再存放幾個小時，而不需另行專門烘干。

在平接頭砂帶制作過程，由于采用新型高效粘結技術，接頭涂膠后，自然干上幾分鐘，將襯接帶壓合上去，放置一段時間即可自然固化，也不需要經過烘干工序。
