砂帶磨削鋁合金的表面粗糙度理論分析

一、鋁合金的特性

鋁合金是在純鋁中加入一定成分和比例的銅、鎂等元素后，其性能得到大大提升，無論硬度還是強度都有出色的表現，因其優良的機械性能再加之質量輕，越來越多的應用于航空航天、汽車、生活用品等行業，如在汽車行業，鋁合金可用熱沖壓成型方法來制成車身零件，用熱鍛方法制造輪轂等。在車身上使用鋁合金零件能降低車體整體質量，縮減用油量，有利環境保護。在其他行業，采用鋁合金作為原料也大量使用。

二、砂帶磨削原理與基本形式

2.1砂帶磨削原理

砂帶磨削和砂輪磨削的機理相似，磨粒在砂帶上以一定速度轉動，砂帶與工件彈性 接觸產生一定壓力時，就能從工件上切除材料，磨粒也將受到磨粒磨損 。砂帶磨削所用砂帶，是在布，聚酯薄膜等彈性基底上，采用靜電植砂工藝制作的，磨粒排列均勻，磨削時磨粒承受載荷均勻，且全部參與磨削，效率高，散熱好，彈性好。 如圖2-1所示，組成砂帶磨削的基本要素有砂帶、張緊輪、接觸輪、驅動輪（圖中接觸輪同時為驅動輪）、磨削參數和磨削對象等。砂帶環繞在張緊輪和接觸輪上，并通過張緊輪張緊，砂帶在動力的驅動下做旋轉運動，當工件進給到磨削加工區域時，砂帶就對工件待加工區域進行磨削加工，切除工件表面要加工的部分，同時，砂帶在加工過程中，受到磨損，不能進一步加工或加工效果不理想時，就可以進行砂帶的更換，用新的砂帶繼續加工。

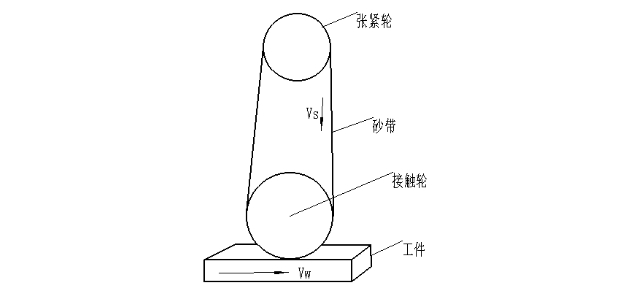

Vs - 切削速度；Vw - 進給速度

圖 2-1 砂帶磨削基本要素

在整個加工過程中，其基本特征可總結為：在張緊輪和接觸輪的外表面上套上用于磨削加工的砂帶后，用張緊輪或張緊裝置將砂帶張緊，然后利用動力驅動其 轉動，結合工件的特征和工藝要求，確定相應的接觸方式，并根據機械加工工藝手冊選擇合理的pa、sn等，就可以對工件進行砂帶磨削加工。

2.2砂帶磨削方式

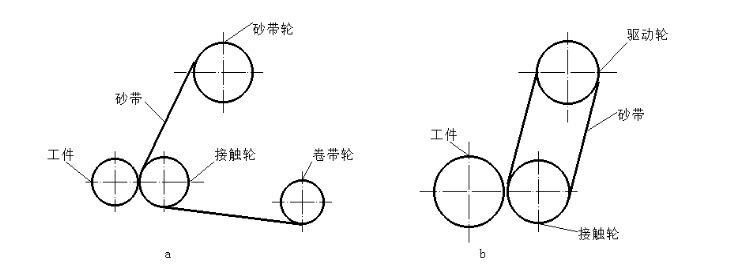

根據砂帶磨削的結構形式不同，可對砂帶磨削方式進行分類，由圖2-2所示，砂帶磨削方式可以分為開式和閉式兩種類型。

圖2-2 砂帶磨削方式

(1)開式砂帶磨削 如圖2-2 a所示,是最常用的開式砂帶磨削方式，采用成卷砂帶，由電動機帶動卷帶輪從而帶動砂帶運動，砂帶則繞過接觸輪與工件接觸，工件做回轉運動同時橫向進給與接觸輪接觸產生一定壓力，對工件進行加工。開式砂帶磨砂帶使用周期長，磨削狀態穩定，磨削質量高，多用于精密加工及超精密加工中。

(2)閉式砂帶磨削 如圖2-2 b所示，是最普遍的閉式砂帶磨削方式，其基本特征是采用環形連接在一起5 的或整條砂帶，通過張緊輪張緊，電動機帶動接觸輪轉動，從而帶動砂帶轉動，工件做回轉運動，橫向進給與接觸輪接觸，對工件進行加工，閉式磨削效率高，但隨著砂帶磨損，加工質量不穩定，多用于粗磨、半精磨、精磨加工中。

2.3砂帶磨削接觸形式

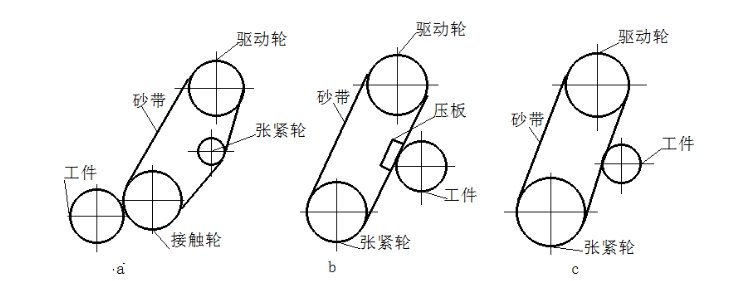

如圖2-3所示，在實際加工過程中，砂帶和工件的接觸形式多樣，變化靈活，砂帶磨削按照砂帶與工件的接觸形式來劃分，主要分接觸輪式、支撐板式和自由式。

圖2-3 砂帶接觸形式

 (1)接觸輪式 如圖2-3 a所示，在工件進行加工時，工件與接觸輪處的砂帶接觸，這種接觸方式稱為接觸輪式，接觸輪式砂帶磨削適合磨削深度比較大，對加工精度要求不是很高的外圓磨削，將接觸輪與張緊輪分開，有助于加工精度的提升，還便于在砂帶磨頭設計時，合理安排空間尺寸。

(2)支撐板式 如圖2-3 b所示，在工件進行加工時，工件不與接觸輪處接觸，工件在支撐板的作用下與砂帶接觸，這種接觸方式成為支撐板式，支撐板式砂帶磨削適合磨削量小，但要求加工精度高的場合，同時由于支撐板的明顯作用，可有效避免在加工過程中，由于不平衡引起的振動導致的加工表面質量降低。

 (3)自由式 如圖2-3 c所示，在工件進行加工時，直接與砂帶接觸，這種接觸方式彈性最好，稱為自由式，自由式砂帶磨削適合磨削量小的加工條件，由于砂帶直接與工件接觸，接觸彈性好，受到的壓力相對較小，加工后的工件表面粗糙度小，表面質量高，在工件表面精細加工中，表現優越。

（4）復合式 在實際砂帶磨削加工過程中，可以根據實際需要，或是單一的磨削方式不能滿足要求時，就可以將兩種或多種磨削方式結合在一起，以期達到良好的加工效果。如圖2-4所示，就是將接觸輪式和支撐板式結合在一起，達到加工效率高、加工精度好的復合式。

圖2-4 復合式

三、砂帶磨削鋁合金的表面粗糙度及其影響因素

加工好的工件表面質量評定指標主要是表面粗糙度，砂帶磨削加工鋁合金后，已加工件表面具有肉眼不容易看見的較小間距和微小峰谷不平整度，就是表面粗糙度。影響表面粗糙度的因數主要有砂帶粒度，磨削用量，接觸輪參數等。砂帶粒度的影響，由于一個個磨粒就相當于一把把微小的刀具，刀具的大小直接反應在加工后的工件表面中產生的劃痕大小和被微小刀具撞擊后凸起部分的大小，從而影響表面粗糙度。磨削用量是砂帶速度、工件轉速、磨削深度、進給速度等綜合影響的參數。分析磨削用量，就是考慮單位時間內進入待磨削加工區域內的磨粒數目、每個微小磨粒進行磨削加工的磨削深度，從而影響表面粗糙度。
